Šlaitinio stogo saulės elementų vėjo apkrovos bandymas taifūno regionuose

Šlaitinio stogo saulės elementų vėjo apkrovos bandymas taifūno regionuose

2026 m. inžinerinis vadovas, skirtas vėjo apkrovai patvirtinti šlaitinio stogo saulės elementų taifūno regionuose

Pagrindinis vėjo apkrovos bandymas šlaitinio stogo saulės kolektoriams taifūno zonose. Sužinokite apie aerodinaminį patvirtinimą, šlyties varžtų specifikacijas ir LCOE apsaugą.

1. Įvadas: Struktūrinių gedimų rizikos mažinimas diegiant saulės energiją esant stipriam vėjui

Pasauliniai EPC rangovai, diegiantys fotovoltines matricas pakrantės regionuose, kuriuose vyrauja taifūnas, susiduria su kritiniais inžineriniais iššūkiais. Standartiniai stogo stelažai dažnai sugenda, kai juos veikia ekstremalios vietinės pakilimo jėgos ir neigiamo slėgio zonos, kurias sukuria didelio greičio vėjo turbulencija. Konstrukcinis poslinkis, tvirtinimo detalių šlyties nuovargis ir bėgių išlinkimas ne tik sukelia katastrofišką modulio praradimą, bet ir sukelia didelę atsakomybę bei pailgina sistemos prastovą.

Šiame techniniame vadove išsamiai aprašomi empiriniai patvirtinimo metodai, aerodinaminio optimizavimo principai ir mechaninės specifikacijos, reikalingos šlaitinio stogo saulės elementų laikikliams apsaugoti nuo nuolatinių 5 kategorijos taifūnų sąlygų. Įdiegę vėjo tunelyje patikrintus profilių projektus ir griežtą konstrukcijų sutvirtinimą, inžinierių komandos gali užtikrinti sistemos balanso (BOS) vientisumą, kartu išsaugant ilgalaikius projektų rezultatus.

2. Techninė analizė ir pagrindiniai mechanizmai

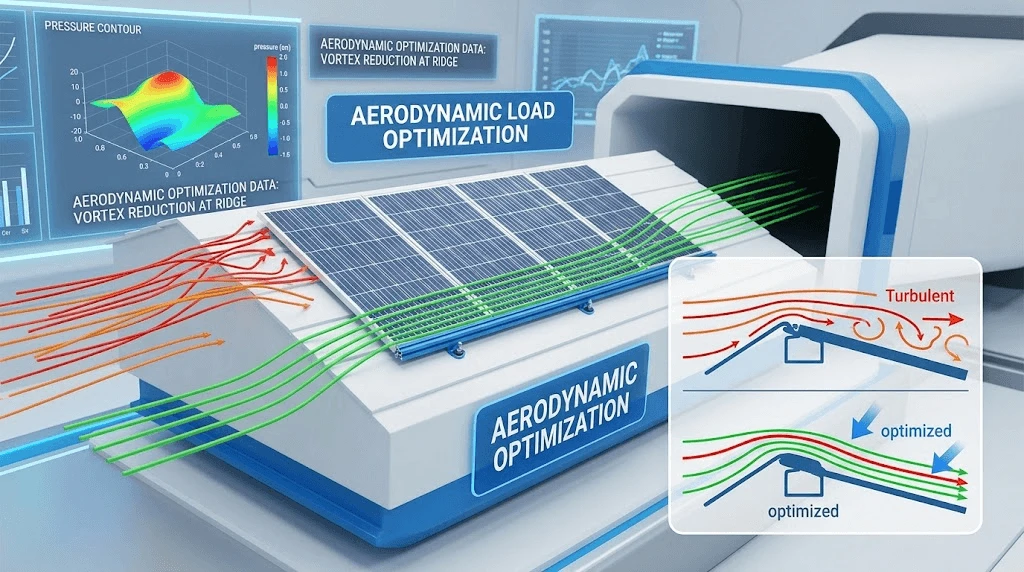

Aerodinaminės apkrovos optimizavimas

Šlaitiniai stogai veikia kaip aerodinaminės rampos, pagreitina vėjo greitį per kraigo ir sukuria dideles siurbimo zonas išilgai stogo karnizo ir kampų. Standartinės plokščių plokščių prielaidos yra netinkamos komercinio masto konstrukcijų modeliavimui. Didelio našumo šlaitinio stogo laikikliams naudojama žemo profilio geometrija ir optimizuoti pasvirimo kampai (paprastai atitinkantys arba suvaržyti arti stogo nuolydžio), kad būtų sumažintas atskyrimo burbuliukų ir sūkurių išsiskyrimas. Skaičiavimo skysčių dinamikos (CFD) modeliavimas kartu su ribinio sluoksnio vėjo tunelio bandymu užtikrina, kad slėgio koeficientai (Cp) būtų sumažinti visose stogo zonose, slopindami modulio paviršiaus virpesius.

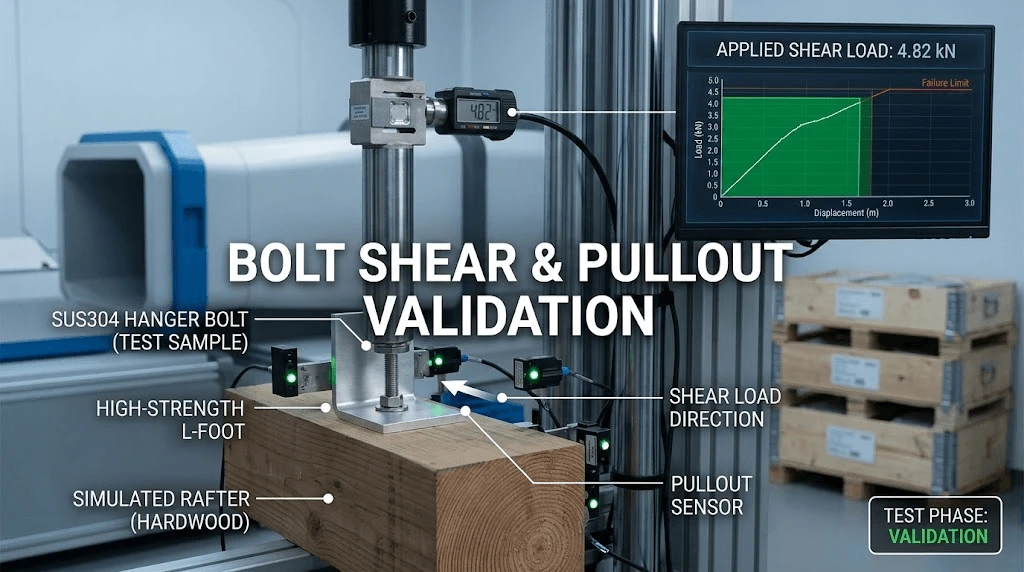

Varžtų šlyties atsparumas ir konstrukcinės apkrovos takai

Mechaninis apkrovos kelias perkelia vėjo sukeltas pakilimo ir tempimo jėgas tiesiai iš PV modulio rėmo per vidurio / galo spaustukus, tvirtinimo bėgelius, pakabos varžtus arba stogo kablius ir į pagrindines medines arba betonines gegnes. Kad būtų išvengta tvirtinimo elementų ištraukimo ir šlyties trūkimo cikliškai apkraunant:

Tvirtinimo medžiagos specifikacijos:Tvirtinimo detalės turi būti pagamintos iš 304 arba 316 konstrukcinio nerūdijančio plieno, atsparaus dideliems šlyties įtempiams be trapių lūžių.

Sukimo momento kalibravimas:Gnybtams reikalingas kalibruotas sukimo momentas (paprastai 14–16 Nm M8 nerūdijančio plieno įrangai), kad būtų išlaikytas pastovus suspaudimo slėgis nesutraiškant aliuminio modulio rėmo.

Prasiskverbimo sandarinimas:Įsiskverbimo tipo laikikliams EPDM apsauginės apykaklės arba patentuoti suspaudimo sandarikliai neleidžia vandeniui patekti, o taškinę apkrovą tolygiai paskirsto tarp konstrukcinių rėmo elementų.

3. Pramonės standartai ir IG poveikis

Struktūrinės atitikties parametrai

IG poveikis ir LCOE mažinimas

Struktūriniai gedimai atšiaurių oro sąlygų metu reikalauja brangių komponentų keitimo, draudimo įmokų šuolio ir ilgesnių gamybos nutraukimų. Diegiant griežtai patikrintus taifūno įvertintus šlaitinio stogo laikiklius, per standartinį 25 metų eksploatavimo ciklą nebereikia struktūrinių taisymo išlaidų. Mechaninio tvirtumo išlaikymas tiesiogiai apsaugo linijinės galios garantiją, užkertant kelią mikroįtrūkimams silicio plokštelėse, atsirandančių dėl rėmo sukimosi esant stipriam vėjui, taip užtikrinant optimizuotą išlygintą energijos sąnaudų (LCOE) veikimą.

4. Sistemos integravimas ir suderinamumas

Patikimas vėjo apkrovos veikimas reikalauja griežto aparatinės įrangos sinchronizavimo visoje saulės energijos išteklių grandinėje. „Hemao Industry“ tvirtinimo architektūros sklandžiai integruojamos su standartinėmis komercinėmis rėminėmis plokštėmis ir energijos kaupimo gaubtais, naudojant universalius bėgių kanalus, pritaikytus įvairaus storio moduliams (30–40 mm).

Sujungę didelio vėjo šlaitinius stogo bėgius su lengvomis kompozitinėmis tvirtinimo kojelėmis ir integruotomis įžeminimo antgaliais, montuotojų brigados palaiko nuolatinius elektros sujungimo kelius, nereikalaujant atskirų varinių įžeminimo trumpiklių. Ši standartizuota modulinė sąsaja 18 % sumažina montavimo darbo valandas ir garantuoja, kad mechaninės apkrovos pasiskirstymas išliks vienodas tiek metalinių siūlių stogams, tiek čerpių ir grebėstų konfigūracijose.

5. Kokybės kontrolė ir visuotinis atitikimas

Griežta gamyklos kokybės kontrolė yra privaloma prieš konstrukcinei įrangai pasiekiant pakrantės darbo vietas. „Hemao Industry“ įgyvendina daugiapakopį kokybės užtikrinimo protokolą:

Žaliavų spektrometrija:AL6005-T5 ekstruzijos elementinės sudėties tikrinimas, siekiant užtikrinti tempimo ir takumo stiprumo atitiktį.

Anodinio oksido storio bandymas:Užtikrinti, kad oksido sluoksnio storis būtų didesnis nei 15 um arba lygus, kad būtų atsparus druskos purškimo korozijai jūros ir pakrančių aplinkoje.

Mechaninės apkrovos bandymas:Ardomieji ir neardomieji apkrovos elementų bandymai su surinktais bėgių gnybtų pavyzdžiais, siekiant patikrinti ribinio atsparumo tempimui ribas.

Pasauliniai sertifikatai:Visiška atitikties dokumentacija, suderinta su TUV Rheinland, ISO 9001 ir AS/NZS 1170.2 standartais.

6. DUK

Kaip šlaitinio stogo tvirtinimo sistemos išlaiko konstrukcijos vientisumą didelio druskingumo taifūno sąlygomis?

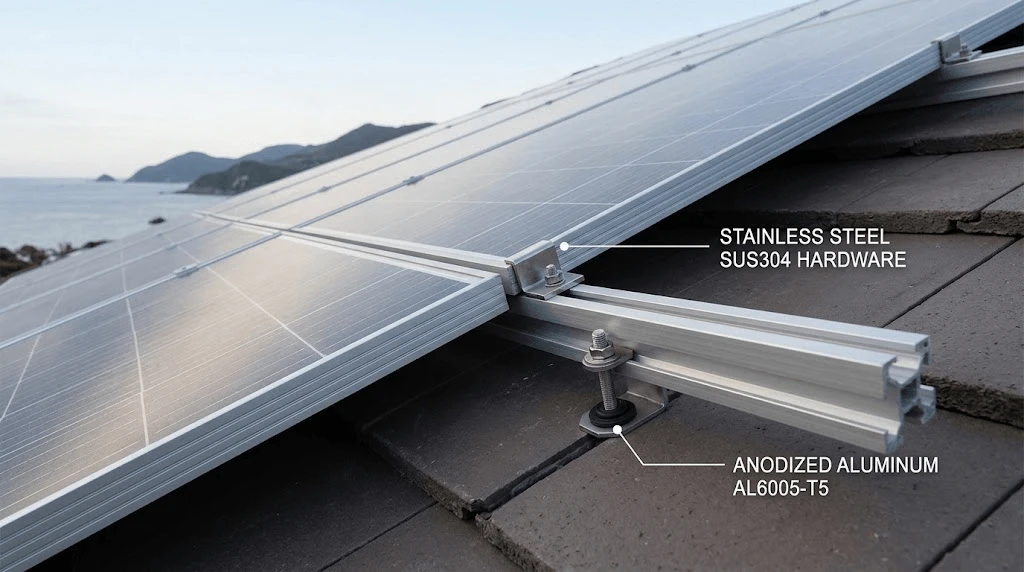

Sistemose sujungtas jūrinio lygio AL6005-T5 aliuminis su pasyvuotu SUS304 nerūdijančio plieno detalėmis, kad būtų išvengta galvaninės korozijos. Apsauginės anodavimo dangos apsaugo metalinį pagrindą nuo druskos purslų įsiskverbimo, užtikrindamos, kad konstrukcijos vientisumas išliktų nepakitęs net ir po nuolatinio pakrančių drėgmės ir didelio vėjo varomo lietaus poveikio.

Kokie pakavimo ir logistikos protokolai naudojami dideliems tarptautiniams didelių apkrovų montavimo bėgių vežimams?

Didmeninės siuntos suskirstomos į sustiprintas medines dėžes arba plieninėmis juostomis supakuotus padėklų ryšulius, atskirtus neabrazyviniais putplasčio tarpais. Bėgiai yra sandariai įkišti, kad būtų sumažintas tranzito poslinkis, o visos tvirtinimo detalės iš anksto surūšiuojamos į paženklintus vandeniui atsparius maišus, kad būtų galima pagreitinti montavimą vietoje ir išvengti komponentų praradimo tvarkant uostą.

Kokios yra pritaikytų OEM/ODM vėjo apkrovos inžinerinių montavimo sprendimų techninės ribos ir pristatymo laikas?

Custom engineering for non-standard roof pitches or extreme wind zones (>70 m/s) apima specialią CFD analizę ir pavyzdžių prototipų kūrimą. Pradinės struktūrinio modeliavimo ataskaitos pristatomos per 5 darbo dienas, o visa gamyba ir įrankių pasirašymas baigiamas per 3–4 savaites, priklausomai nuo projekto masto.
