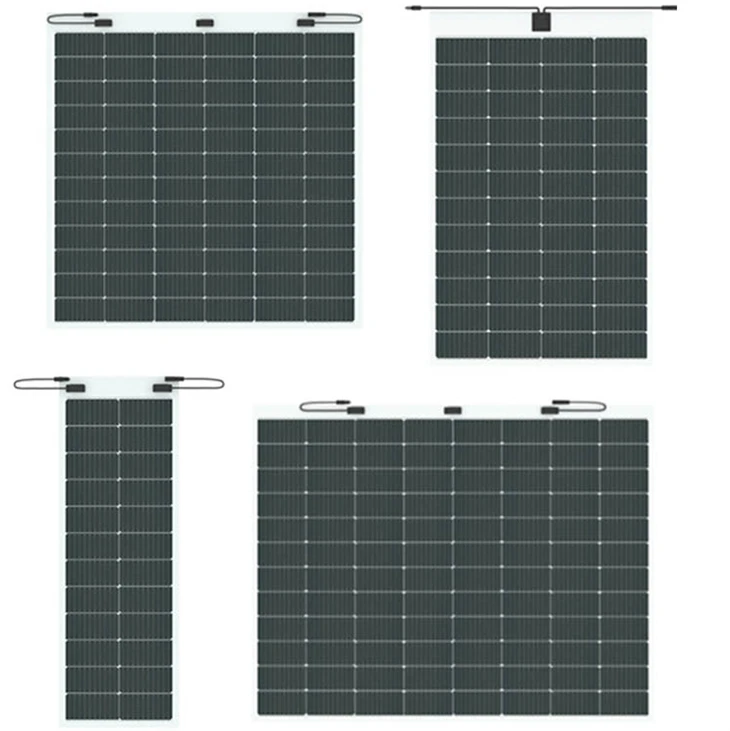

Produkto apžvalga ir sistemos integravimas
Mūsų lengvi lankstūs saulės moduliai yra sukurti taip, kad būtų pritaikyta sudėtingai{0}}ne tinklo aplinkai ir riboto svorio{1}}komerciniams stogų įrengimams. Pagamintos iš A klasės mono-kristalinio silicio elementų ir aukščiausios kokybės ETFE priekinės kapsulės, šios plokštės pašalina tradicinių aliuminio rėmų ir sunkaus grūdinto stiklo struktūrinius apribojimus. Kaip tiesioginis Kinijos tiekėjas ir gamintojas, palaikome platų OEM / ODM gamybą. Sistemos integratoriai ir EPC rangovai gali nurodyti pasirinktines įtampas, tikslius modulio matmenis, konkrečias tarpiklių vietas ir optimizuotus kabelių ilgius, kad atitiktų patentuotus konstrukcinius projektus. Šie moduliai iš esmės palaiko serijines ir lygiagrečias matricas, tiesiogiai veikiančias su pramonės-standartiniais MPPT įkrovimo valdikliais ir hibridiniais keitikliais 12 V, 24 V ir 48 V architektūrose.
Medžiagos ir techninės specifikacijos
| Produkto pavadinimas |
TOPCON lengvas lankstus kristalinio silicio pritaikytas saulės modulis |
| Baterijos elemento tipas |
TOPCON |
|
Svoris |
2,9 kg / ㎡ |
|
Nugarinė plokštelė |
Balta/juoda |
|
Jungtis |
Suderinamas su MC4 |
|
Jungiamoji dėžutė |
IP68 |
Kokybės kontrolė ir pasauliniai standartai
Gamybos nuoseklumas palaikomas taikant griežtą kelių{0}}pakopų kokybės kontrolės protokolą. Kiekvienam lengvam lanksčiam saulės moduliui prieš ir po laminavimo atliekamas 100 % dvigubas elektroliuminescencijos (EL) bandymas, siekiant tiksliai nustatyti ir pašalinti paslėptus mikro-įtrūkimus ar elementų defektus. Mūsų gamykla atitinka ISO9001:2015 kokybės valdymo sistemas. Visi moduliai atitinka standartinius IEC61215 ir IEC61730 testavimo parametrus, garantuojančius aukštą našumą esant ekstremaliems temperatūros svyravimams ir didelėms mechaninėms apkrovoms. Produktų sertifikatai apima TUV, CE ir RoHS, visiškai patvirtinančius pasaulinį didmeninį platinimą ir atitiktį EPC projektams.
Produkto informacija
Lengvas lankstus saulės modulio surinkimo brėžinys Inžineriniai brėžiniai(Vienetas: mm)
*Ilgis: ±2mm Plotis: ±2mm
Elektros našumo parametrai(Standartinėmis bandymo sąlygomis)
|
Modelis |
Lengvas 435W saulės kolektorius |
Lengvas 440 W saulės skydelis |
Lengvas 445W saulės skydelis |
Lengvas 450 W saulės skydelis |
||||
|
Bandymo sąlygos |
STC |
NOCT |
STC |
NOCT |
STC |
NOCT |
STC |
NOCT |
|
Didžiausia galia [W] |
375 |
300 |
280 |
224 |
186 |
149.2 |
91 |
72.8 |
|
Galios tolerancija [W] |
0~3W |
/ |
0~5W |
/ |
0~3W |
/ |
0~3W |
/ |
|
Didžiausia įtampa [V] |
30.22 |
29.94 |
45.29 |
44.53 |
30.19 |
29.37 |
15.06 |
14.47 |
|
Didžiausia srovė [A] |
12.41 |
10.02 |
6.19 |
5.12 |
6.19 |
5.08 |
6.09 |
5.03 |
|
Atvirosios-grandinės įtampa [V] |
35.39 |
33.62 |
53.05 |
50.41 |
35.36 |
34.01 |
17.65 |
16.77 |
|
Trumpoji-srovė [A] |
12.99 |
10.52 |
6.48 |
5.25 |
6.45 |
5.22 |
6.44 |
5.19 |
|
Dydis [mm] |
1514*1200 |
1146*1200 |
1200*778 |
1200*410 |
||||
|
|
||||||||||||
* STC (standartinės bandymo sąlygos): apšvita=1000 W/m², elemento temperatūra=25 laipsnis, AM=1.5, bandymo klaida ±3 %
*NMOT (nominalios veikimo temperatūros sąlygos): apšvita=800 W/m², aplinkos temperatūra=20 laipsnis, AM=1.5, vėjo greitis=1 m/s
Pakuotės ir logistikos sauga
Siekdami išvengti fizinės deformacijos tarptautinio jūrų krovinių gabenimo metu, diegiame eksporto{0}}pakavimą, skirtą lanksčiams fotovoltiniams moduliams. Plokštės yra perklijuotos anti-statinėmis EPE putomis ir supakuotos į labai tvirtas, sunkias{3}} gofruotas kartonines dėžutes. Didmeninėje prekyboje gabenant didmenines siuntas, dėžutės tvirtai pritvirtinamos ant sustiprintų medinių padėklų, suvyniotų į pramoninę tamprią plėvelę su kietomis -kampo krašto apsaugos priemonėmis. Ši krovimo konfigūracija sumažina mechaninį įtempimą, užtikrindama 100% ETFE paviršiaus ir silicio elementų vientisumą atvykus į jūsų sandėlį ar projekto vietą.
Pristatymo laikas
|
Kiekis (vnt.) |
1-20000 |
＞20000 |
|
Pristatymo laikas (dienomis) |
15 |
Galima derėtis |
Paslaugos
Kaip saulės baterijų gamintojas siūlome visapusišką pritaikymą, dizaino pritaikymą ir pavyzdžių pritaikymą
15 metų garantija medžiagoms ir gamybai
30 metų linijinės galios garantija
Tipiški taikymo scenarijai
Tipiški taikymo scenarijai
Pasirinkite planą, kuris jums labiausiai tinka.
Svoris{0}}Apribota architektūra
Ploni{0}}metaliniai komerciniai stogai, membraninės konstrukcijos ir moduliniai korpusai.
01
Mobilioji elektros gamyba
RV, karavanai, maisto sunkvežimiai ir transporto priemonės su šaldytuvu.
02
Jūrinė aplinka
Jachtų deniai, plūdurai ir pakrantės{0}} tinklelio įrenginiai (reikalingas atsparumas druskos rūko korozijai).
03
Nuotolinė infrastruktūra
Telekomunikacijų bazinės stotys, nuotolinio stebėjimo kameros ir žemės ūkio saulės drėkinimo sistemos.
04
DUK
Kaip šis lengvas, lankstus saulės modulis integruojamas su esamais 48 V išjungtais{1}}tinklo keitikliais?
Mūsų lankstūs moduliai turi standartizuotas MC4-suderinamas jungtis ir įmontuotus-apėjimo diodus, palaikančius kelias serijines ir lygiagrečias konfigūracijas. Jie iš prigimties prisitaiko prie 12V, 24V arba 48V MPPT įkrovimo valdiklių, užtikrindami tikslią įtampos atitikimą RV, jūrų ir nuotolinių telekomunikacijų maitinimo sistemoms.
Koks yra tiesinis ETFE paviršiaus galios blogėjimo greitis per 15 metų garantijos laikotarpį?
Garantuojame, kad pirmaisiais{0}}metais galios sumažėjimas bus mažesnis nei 2 %, o vėliau griežtai kontroliuojamas metinis silpnėjimas iki 0,55 %. Pramoninės -klasės ETFE kapsulė atspari druskos rūkui ir nuolatinei UV spinduliuotei, išlaikydama daugiau nei 85 % vardinės galios penkioliktais metais.
Ar Kinijos gamykla gali pritaikyti masinių užsakymų matmenis ir jungiamųjų dėžių išdėstymą?
Taip, kaip tiesioginis gamintojas, teikiame gilias OEM modifikacijas. Didmeniniams užsakymams, viršijantiems 100 vienetų, mūsų inžinierių komanda per 15 dienų pakoreguoja skydų matmenis, konstrukcijų išdėstymą, tarpiklių vietą ir kabelių ilgį, kad atitiktų jūsų konkrečius montavimo paviršiaus ir laidų reikalavimus.
Užklauskite didmeninės kainos ir OĮG palaikymo
Prašykite tikslios sistemos laidų schemos ir didmeninės projekto kainos per 24 valandas. Galimi serijiniai OEM pavyzdžiai gamyklos kokybės bandymams ir konstrukcijų patvirtinimui. Susisiekite tiesiogiai su mūsų pasauline pirkimų komanda.
